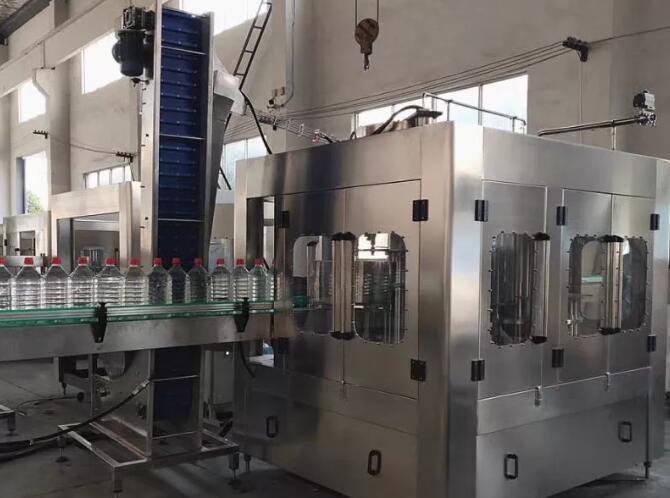

5L旋轉灌裝機

洗灌封三合一機

主機臺面以上部分，全部采用304 不銹鋼制作，所有軸承座（25MM），護板（12MM）、立柱（直徑28MM）均為304 不銹鋼。

主機機架：120X60X6MM 方管焊接制作，做3 次噴漆防銹處理。

工作臺面:30MMA3板，焊接做刨平加工，各機工作孔位為立式鏜床一次性加工而成。不銹鋼臺面采用2 毫米304 不銹鋼制作。

外框材料及凈化裝置：3mm 不銹鋼板材制作，亞格力玻璃門窗，門窗做密閉。機器主機機身上層，安裝凈化機組，機內潔凈度可以達到百萬級凈化標準。全套凈化系統采用國內優良技術。

灌裝機

洗瓶部位：

9 只機械手，可以適用各類（直徑 50-280）瓶型的更換，無需更換配

件，傳動部分?jǐn)?shù)控加工，運作更穩定，高分子導尾，耐用性更強，

拉簧，夾鉗口都做了加強處理，穩定性相對以往機械手，更見牢固，

加長旋轉噴嘴，可以直接深入瓶口內，在噴射力度的作用下，水霧

狀噴沖瓶內，更全面的對瓶內清潔，方瓶，圓瓶不在有清洗

卡瓶波輪：采用綠色工程塑料制作。卡瓶板：304 不銹鋼制作

灌裝部位：

灌裝液缸底板采用25 毫米304 不銹鋼板精車制作，灌裝閥采用高速閥體，高速度灌裝

封口部位：

主機機架為高精良鏜床一次性加工而成。所有傳動部分，均為數控加工，擰蓋軸磨床調直加工。磁力封口頭，所有配件為數控加工。卡瓶板為不銹鋼底座，鑲白鋼刀片，使用壽命長，且更換方便。主軸做不銹鋼套防銹，調直處理。采用磁力旋蓋結構，磁力可調。

主要參數：

型號	CGF9-9-4

工位數	水洗9 灌裝9 封蓋4

生產能力	800-1000 瓶 /小時（ 4.5L瓶）

適應瓶形	Φ50-Φ115 H=190-320

氣源壓力	0.7MPa

耗氣量	0.5m3/min

沖瓶水壓力	0.2-0.25MPa

沖瓶水耗量	1.0噸 /小時

主電機功率	2.2KW
整機功率	4KW
外形尺寸	2150×1650×2500
重量	3000kg

電器及氣動原件配置參數說明：

主電機		ABB
理蓋電機		浙江黃巖三利
液位傳感器		國產凡宜產品
回流泵、噴沖泵	灌裝泵	杭州南方泵
觸摸可視屏		維綸
PLC程序控制器		三菱
變頻器		三菱
接近開關、光電開關		韓國奧托尼克斯
接觸器、斷路器		施耐德
氣缸原件		德國費斯托
主軸軸承		哈爾濱軸承廠
擰蓋頭軸承		日本NSK 公司
